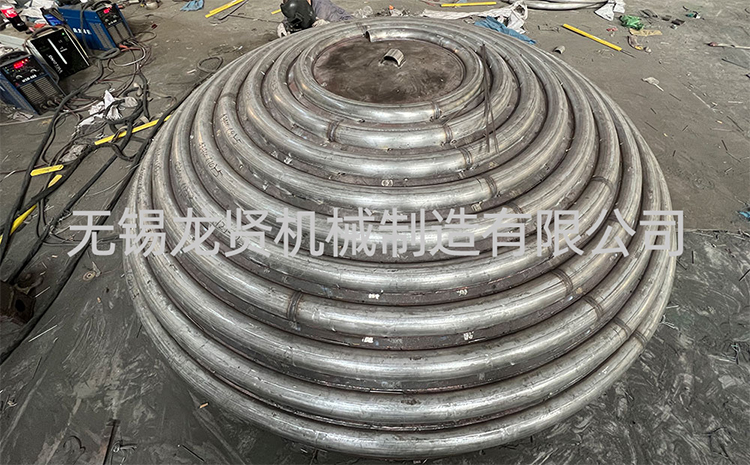

封头盘管画线步骤分解如下：
1.封头画线及排孔校准
封头盘管的画线方法是，将直尺放在椭圆人孔的长轴和短轴位置上，用垫块衬托在封头的直边上，使直尺到平台的距离相等。
对于无人孔封头结构，需确保直尺到平台的距离一致。
2.圆管、椭圆管轴向中心线的划线方法
在圆管、椭圆管外壁上划出若干孔位，确定各零件的装配位置。
使用地样过线法划圆管4条轴向中心线：在放样平台上划出圆管截面实样图，先划出十字中心线，以十字中心线的交点O为圆心，以圆管外径D为直径划圆，并在圆外30mm处的十字线上打出冲印。
3.画线方法和常用符号
画线方法包括实样法和比例法。
常用符号包括中心线、剪切线、切断线、对称线、压角线、轧圆线、刨边线等。
4.平面画线基本规则
垂直线须用作图法求出，不可用量角器或90°角尺画出。
用画针或石笔画线时应紧靠在尺子或样板的边沿进行。
用圆规在钢板上画线时，为防止圆规脚尖的滑动，应先在确定处打上样冲眼。
5.立体画线
封头画线及排孔校准后，进行立体画线操作。
6.注意事项
画线前要检查钢材的牌号、厚度，是否与图样及技术条件要求一致。
钢材的平面应平整，符合相应的技术图样及工艺要求。
为保证画线的准确性，所用的量具、工具应定期检验矫正。
7.工艺因素考虑
工件加工、成形时要考虑切割、卷圆、热加工等的影响。
装配时板料边缘修正和间隙大小对工件的影响。
焊接及火焰矫正的收缩变量。
通过以上步骤和注意事项，可帮助你完成封头盘管的画线工作。
